結構前から話題になっていたパーツですが、Shock Stopというメーカーから出ているサスペンションステムというパーツがあります。
このパーツ、考え方としてはなかなか面白いと思うのですが、高価なことや重量増加の面では不利なのでなかなか一般的に浸透しているとは言えません。
考え方としては面白いので、Ｓｈｏｃｋ Ｓｔｏｐのサスペンションステムをご紹介いたします。
Contents
Ｓｈｏｃｋ Ｓｔｏｐのサスペンションステム
ステムというと、フォーク（フレーム）とハンドルを繋ぐ重要なパーツです。
私のバイクでいうと、サイクルコンピューターが載っている部分ですね。
ステムは各社いろんなものを出していますが、正直なところアルミだろうがカーボンだろうがそこまで重量差が大きく出るパーツではありません。
なのでポジション出しで長さや角度を変えたいときくらいしかあまり気にならないパーツなんじゃないかと思います。
私も過去に、アルミステムからカーボンステムに変えたことがありますが、正直なところ振動吸収性などの性能差はわかりませんでした。
長さを変えたいという動機で手を出したのがカーボンステムだったので、ポジションが変わること以外には特に期待していなかったというのもありますが。
さて、アメリカのブランドのRedshift Sportsから出ている、Ｓｈｏｃｋ Ｓｔｏｐというサスペンションステムという商品が出ていることをご存知でしょうか？

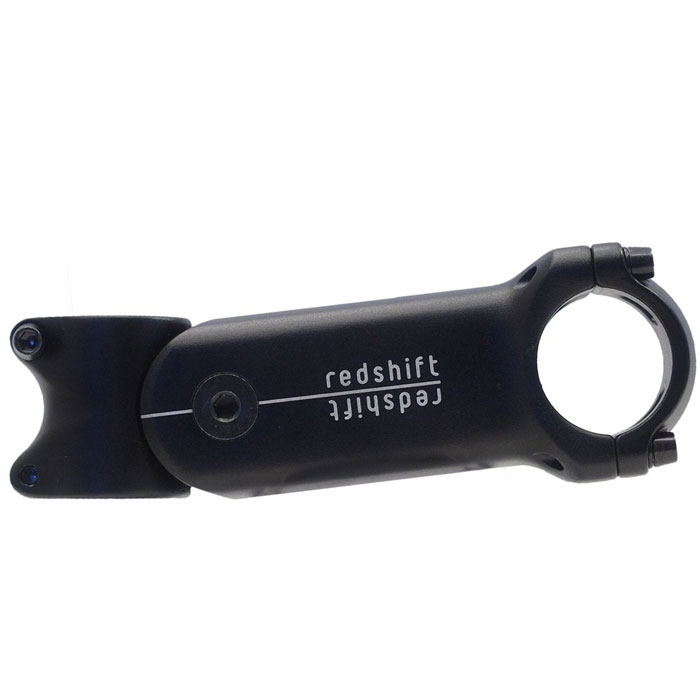

これです。
このステムですが、上下に動くことで衝撃を緩和するというシステムです。
今までありそうでなかったパーツですよね。
このショックストップのステムを見ていきましょう。
大きな特徴
こちらの動画を見てもらったほうがわかりやすいかもしれません。
このステムですが、振動吸収のためのエラストマーを中に入れて、振動吸収するという仕組みです。
エラストマーは剛性が異なる５種類が付属します。
Redshift ShockStop専用スペアエラストマー(5個セット)
売り上げランキング: 740,706
エラストマーには７０とか８０とか数字が書いてあるのですが、この数字は体重ごとにこれくらいがいいだろうという推奨値のようです。
なかなか手が込んでいるシステムです。
見た目自体も一般的なステムと大差ない感じです。
動画を見る限りですが、ちょっと触れただけでグラグラフワフワ動くようなものではないようです。
どちらかというと強い衝撃を受けたとき、例えば路面の凹凸を通過するときなどにステムが上下動するものの、ダンシングなどでハンドルに荷重をかけた際にグラグラ動くという感じはないようです。
なので微振動を消すという効果ではなくて、大きめの衝撃を緩和するというほうが正解でしょう。
ちなみにですが、ステムの剛性ってダンシングしたときにハッキリわかります。
剛性が低いステムから剛性が高いステムに変えると、ダンシングしたときのバイクの挙動が変わります。
シッティングで乗っている分には全く分かりません。
ショックストップのステムですが、スペックはこんな感じです。
| トラベル量 | 10～20ｍｍ |
| コラム径 | ＯＳ（1-1/8） |
| クランプ径 | 31.8ｍｍ |
問題点
世の中メリットがあれば、デメリットもあります。
メリットしか存在しないものなんて信用しないほうがいいです。
デメリットをいくつか挙げていきます。
重い
Ｓｈｏｃｋ Ｓｔｏｐのステムは最小サイズで２３８ｇ～となっています。
一般的な完成車についてくるアルミステムは１５０ｇ以下だったりしますし、軽量ステムなら１００ｇ以下なのでそういうものから見ると重いです。
ステムが重いことでどれだけ乗り味が変わるかというと、そこまで劇的に変化を感じるわけではありません。
ただ、ロードバイクに乗っている人のほとんどは軽量化には興味があるものの、重量化については嫌な顔する人が多いので、難しいところですね。
高い
Shock Stopのサスペンションステムは、定価で２万円弱なのでステムとして見た場合はちょっと割高です。
最近はスペシャライズドのルーベとかトレックのドマーネのように、フレーム側に仕組みを作って振動を吸収するモデルもありますが、そういうのに買い替えることを考えたら全然安いです。
サイズはそれほど多くはない
まずアングル６度のものと３０度のものがあります。
６度。
【特急】レッドシフト ShockStop サスペンション ステム
こちらの６度はステム長が９０ｍｍ、１００ｍｍ、１１０ｍｍ、１２０ｍｍの４種類です。
まあ、普通はこれだけあればほとんどの人をカバーしているので十分です。

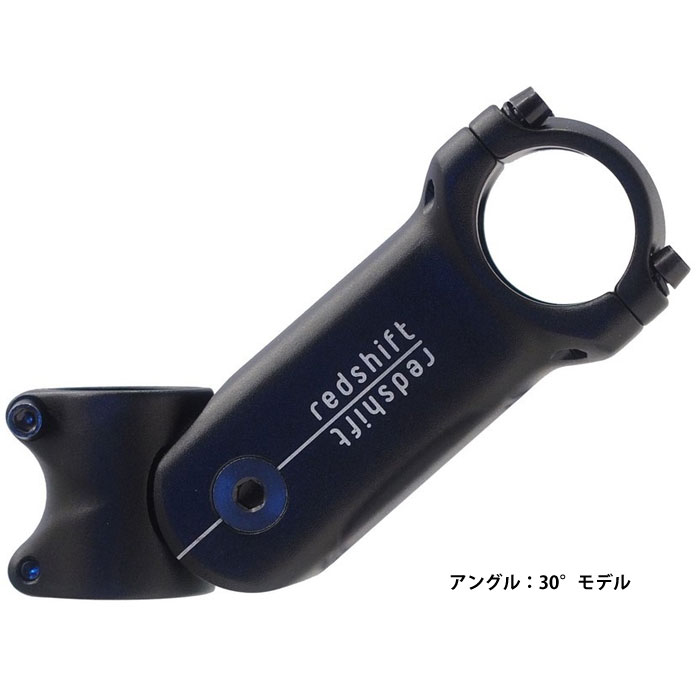

アングル３０度。
【特急】レッドシフト ShockStop サスペンション ステム
こちらはステム長が１００ｍｍのものしかありません。
体重ごとに推奨されるエストラマー
【特急】レッドシフト ShockStop専用スペアエラストマー(5個セット)
先ほども軽く触れましたが、体重ごとに推奨のエストラマーが設定されています。
このエストラマーは付属品ですし、別売りで購入も可能。
ドロップハンドルの場合。
| 体重 | ｴｽﾄﾗﾏｰ１ | ｴｽﾄﾗﾏｰ２ |
| 52キロ以下 | オレンジ | イエロー |
| 52～61 | ブルー | イエロー |
| 61～70 | ブルー | オレンジ |
| 70～84 | グリーン | イエロー |
| 84～93 | グリーン | ブルー
（初期設定） |
| 93キロ以上 | ブラック | イエロー |
エストラマーを交換することで様々な体重に対応しているところが面白いところです。
この手の商品だといわゆるサスペンションみたいにバネになっているものが過去にあった気がしますが、バネだと細かい部分まで調整が利かないので、エストラマーの交換で対応している点がちょっと面白く出来ている感じです。

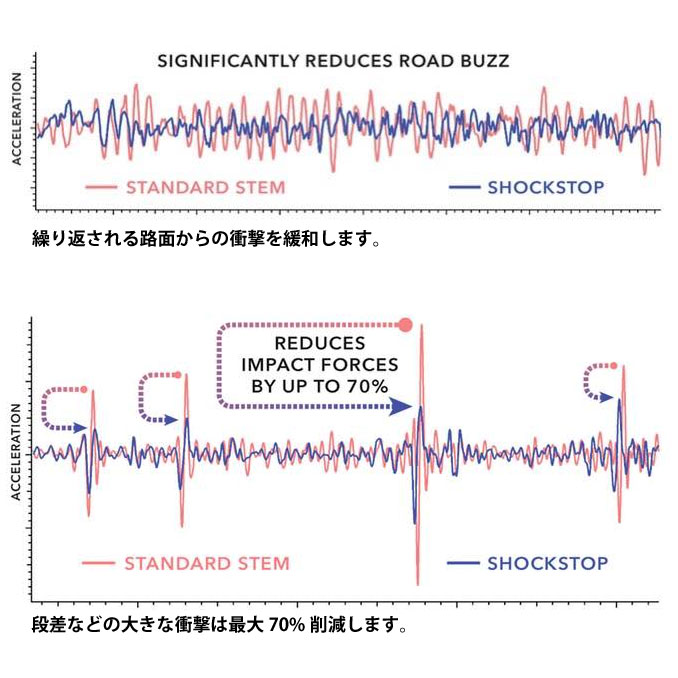

衝撃は最大７０％削減
衝撃を最大７０％削減するそうです。
ここで注意なのですが、このステムの名前はあくまでも【ショックストップ】です。
衝撃を止めるという意味です。
決して【バイブレーション（振動）ストップ】ではないことに注意です。
あくまでも大きな衝撃を緩和するために動くのであって、微振動などではステムのサスペンションは働かないようです。
もしかしたら微振動でも多少なりともエストラマーが振動を吸収していて、ロングライドの終盤では違うのかもしれませんがそこまで置きなものではなさそうです。
これについてですが、微振動でも反応するような商品にした場合、ハンドル操作でステムがグワングワンと動いて怖いですしパワーロスするでしょう。
あくまでも衝撃を緩和するステムということです。
どういう人に向くか？
上でも書いたように衝撃吸収が第一の目的であって、振動吸収するシステムではありません。
なので路面状況が悪くてガタガタ言い過ぎるような悪路（パリルーベのような）を走る人とか、グラベル走行する人向けですね。
なお、メーカーは本格的なオフロード走行では使わないようにと注意書きをしています。
あくまでもロード用、グラベルロードあたりまでですね。
【特急】レッドシフト ShockStop サスペンション ステム
